MAGNUM PLUS / CFF
マグナムプラス / CFF

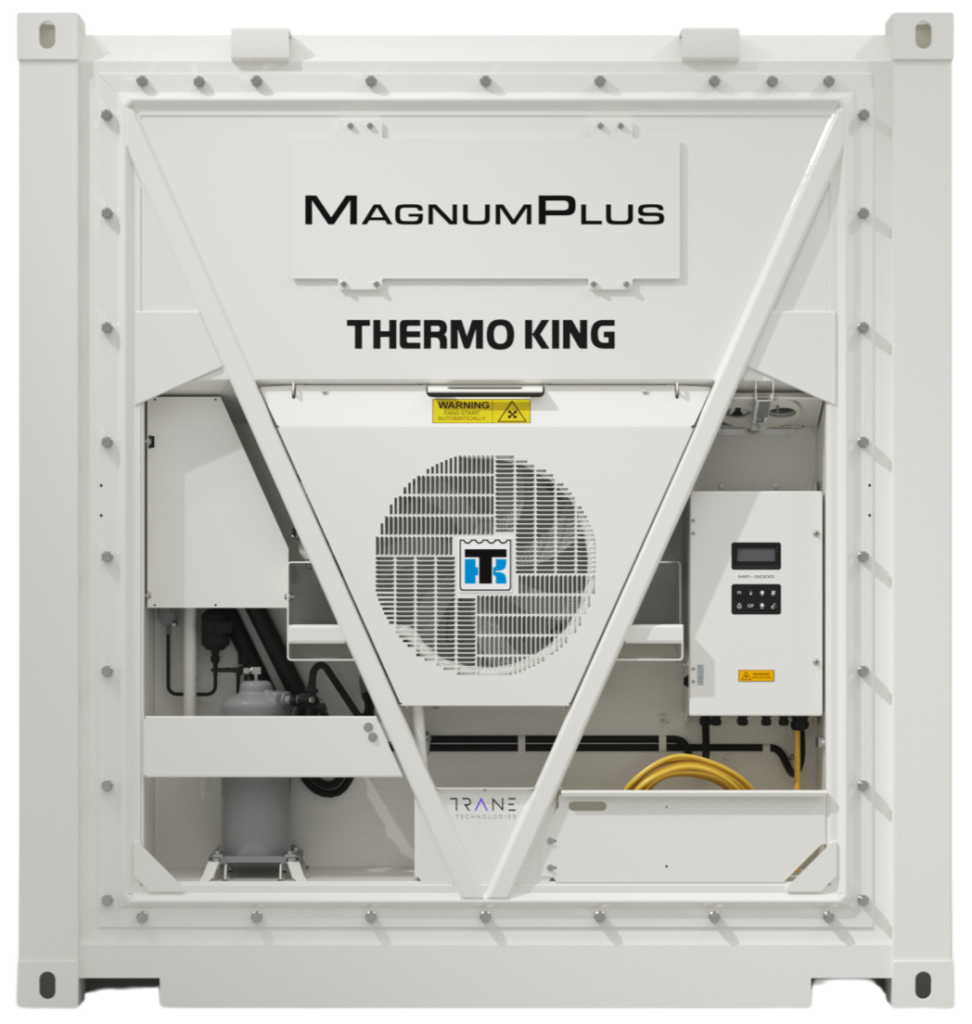

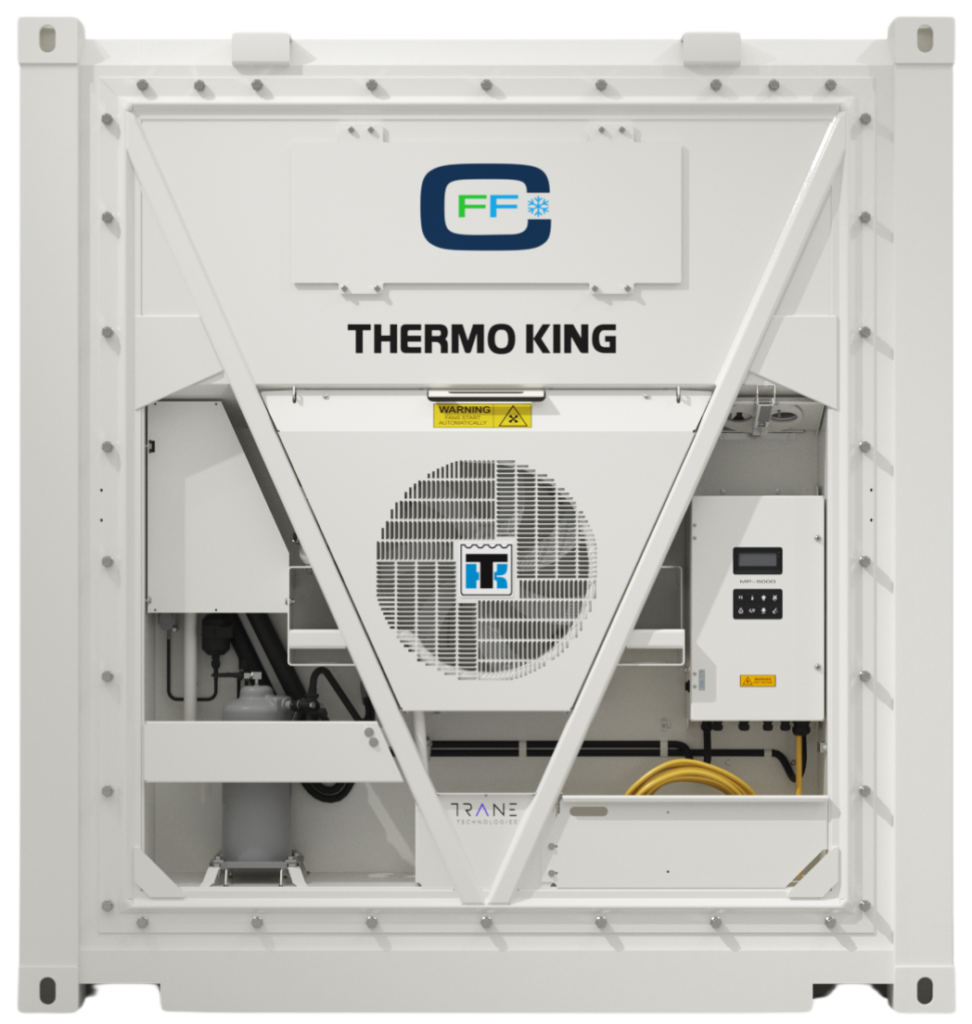

MAGNUM PLUS by THERMO KING
マグナムプラス │ THERMO KING社製冷凍機ユニット
製品パンフレットダウンロード
こちらからMagnumPlusはじめ、リーファーコンテナ関連の製品のパンフレット(PDF)がダウンロードいただけます。
※確認画面で「メールアドレスが登録済み」となる方は、お手数ですがここをクリックして案内に従ってご希望資料を選択してください。
妥協なき効率の追求
輸送用冷凍設備のパイオニアとして Thermo King はいつでも革新的な製品と技術の開発に全力を注いできました。そして世界中のお客様に効率性と性能の新しいレベルを提示し続けてきました。MAGNUM PLUS（マグナム・プラス）は、旧モデルである MAGNUMから得られた何年にもわたる現場の経験をもとに生み出された製品です。Thermo King は最先端の技術を投じ、研究開発を行った結果、MAGNUM PLUS（マグナム・プラス）によって効率性、性能、操作性、信頼性の全ての面において業界に新しいベンチマークを確立しました。MAGNUM PLUS（マグナム・プラス）は厳しい要求にも対応できる性能を備えています。
高効率設計による最高性能

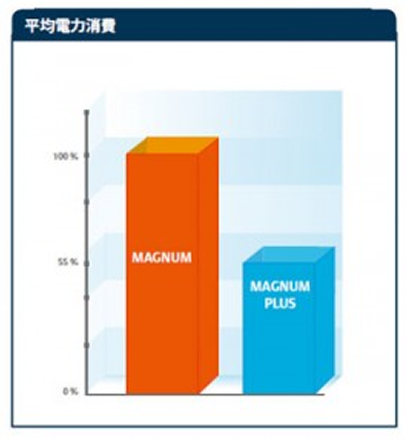

エネルギー消費の削減
効率性に新しい基準を設定した最先端の機能を持つMAGNUM PLUS（マグナム・プラス）は、エネルギー消費を抑制し多大なコスト削減に寄与します。
環境への悪影響を減少
環境保護の面からも、MAGNUM PLUS（マグナム・プラス）の効率的な運転は、温度制御の性能を妥協させることなく環境への影響を減少させています。
業界最高の冷凍性能
MAGNUM PLUS（マグナム・プラス）は +50°C の環境温度において +30℃～–40°Cの温度ボックスを達成・維持することが可能な、業界では唯一の設備です。これによって製品の品質を維持し、ボックス耐用期間の延長にも役立っています。
厳格な温度制御
最先端の温度制御システムを備えた MAGNUM PLUS（マグナム・プラス）は、現代の冷凍設備に求められる非常に正確な温度制御を実行します。
総所有コストの削減
システム設計はシンプルでメンテナンスも容易です。エネルギー消費の削減とメンテナンスの容易さは、総所有コストの削減につながっています。設備は最高の性能をもたらすだけでなく、理想的かつ収益性の高い投資となることをお約束します。
冷却速度の迅速化
高度な冷却性能を有する MAGNUM PLUS（マグナム・プラス）は温度設定値に素早く正確に到達し、それによって保存製品の寿命を延長させます。
重量の削減
構成部品は最先端の設計を取り入れて最適化されています。これにより設備は市場において最も軽量のユニットとなっており、全体としての貨物積載能力を格段に高めることができます。
厳しいテストに合格したテクノロジー
10 万ユニット以上が使用され、長年にわたる現場での経験を積み重ねてきた MAGNUM PLUS（マグナム・プラス） プラットフォームは、業界において最高の信頼性をもって認められています。
グローバルサービス
Thermo King のグローバル ネットワークはお客様がいつどこにいようとも、必要なサポートを提供することができます。
コントローラ技術を大きく前進させるMP-4000
ユーザーフレンドリーなインターフェース
高解像度の VGA グラフィック ディスプレーはあらゆる状況において、必要な全データを効率的に視覚化します。ナビゲーション メニューのダイナミック ソフトキーとホットキーによって、主要な機能へ即時にアクセスすることができます。
最先端の通信性能
最先端のテレマティックス システムによるインターフェース能力を備えた MP-4000 は、お客様にとって最善のコントローラです。
シンプルかつ頑丈なコントローラ設計
- 高耐久性ボックス
- 安全性の高いドアロック機構
- 簡潔なキーボードとメニューナビゲーション システム
- 長い製品寿命、ソリッド ステート部品、特許取得済みの設計
- ケーブル接続の削減と簡素化
標準機能
- R-404A 冷媒
- 容量調節、節約回路、周囲温度補償内部過負荷、高温保護のためのデジタル制御バルブを備えたスクロール コンプレッサー
- 比例・積分・微分（PID）
- 冷却性能制御システム
- 海洋処理をされたアルミ合金フレーム、非腐食性の接続金具、ステンレス綱ハードウェア、エポキシ樹脂で e-コーティングされた
コンデンサーコイル、UV 保護用ポリウレタントップコート、エバポレーターコイルの親水性コーティング、コンプレッサーの
海洋構造物級重防食性能コーティングを含む、非腐食性の海洋向け構造 - ステンレス鋼シャフト、内部熱過負荷保護を含む、コンデンサーとエバポレーターのファン モーター
- フロン非使用の現場発泡断熱
- 配線は 380/460 ボルト、3 相、50/60 Hz 電力供給、18 メートル（60 フィート） 11/4 電力ケーブル、CEE-17 プラグ
- 底面冷気吹き出し
- 自動電位相補正システム
- 29 Vac 制御システム
- オンデマンド デフロストと インテリジェント タイムデフロスト
- MP-4000 イニシエーションを通じた手動デフロスト
- アラームを含むインジケーター ライトアラームはレンジ内、およびレンジへの接近を認識
- 時間遅延スタート シーケンス
- 化成品コンデンサとエバポレーター ファン
- サーマル コンテナに関する ISO 仕様に合致し以下が含まれます：ラッキングと端壁荷重基準、TIR 仕様、ATP 冷却基準、冷凍性能規格に関する ARI 基準、UIC 国際鉄道連盟、オーストラリア電気認証、英国工業規格 3755 の要件（TAINT）、「害虫冷却」処置に関する USDA要件、農業技術研究所（ATO-DLO）の球根輸送に関する基準
- 補助バッテリーとチャージャ
- USDA「冷却処置」対応
仕様
| システム正味冷却性能 － フル冷却 MAGNUM+ モデル － 空冷液化* | |||
|---|---|---|---|
| エバポレーター コイル インレットへの還気 | 460/230V、3 相、60 Hz 電力 | ||
| 正味冷却性能 | 電力消費 | ||
| 60 Hz 性能 B/hr | 60 Hz 性能 kW | 60 Hz 電力 kW | |
| 21.1 °C (70 F) | 54,000 | 16.603 | 11.55 |
| 1.7 °C (35 F) | 42,000 | 11.990 | 11.0 |
| -17.8 °C (0 F) | 25,000 | 7.300 | 7.3 |
| -28.9 °C (-20 F) | 17,300 | 5.000 | 6.6 |
| -35 °C (-31 F) | 14,000 | 4.100 | 6.0 |
| -40 °C (-40 F) | 12,636 | 3.700 | 3.7 |

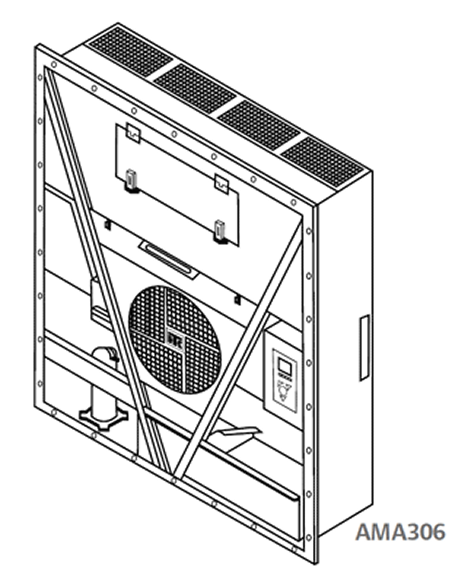

| 寸法 | |
|---|---|
| 高さ | 2,235 mm （88 インチ） |
| 幅 | 2,026 mm （79.8 インチ） |
| 奥行 | 420 mm （16.5 インチ） |
| 重量 | 397 Kg （875 ポンド） |
| エバポレーター空気循環仕様、システム正味加熱性能* | ||||||
|---|---|---|---|---|---|---|
| MAGNUM+ | 460/230V、3 相、60 Hz 電力 | 380/190V、3 相、50 Hz 電力 | ||||
| 加熱性能 | 加熱性能 | |||||
| ワット | Kcal/時 | BTU/時 | ワット | Kcal/時 | BTU/時 | |
| 5,250 | 4,515 | 17,914 | 3,900 | 3,353 | 13,300 | |
